80K-4DN コールドカット式自動ベルト・テープカッター
ベストセラーの標準仕様ギロチンカッターです。
機種がいくつかある中で、汎用型の自動カッターです

ベルクロ、テープ、リボン等、溶かす必要のない製品をざくざくと切っていきます。
刃は上下ともSKS鋼を採用し繊維に限らず、3mm厚ベルトでもテープ等を積み重ねていきます。操作パネルも対話式の簡単操作で、導入後の本格稼働が見込めます。
ロープ・ひもも、5mmぐらいまでであればカットが可能で、それ以上の場合は弊社で旋盤加工してミゾを入れます。

ワーク最大幅は80mm、150mm、230mm仕様と3機種あり、最大3mmまでの素材を切断します。出口に箱を置いていきその中にどんどん落としていきます。
切断方式
ギロチン式SKS鋼
電源
100V
エア
6kg/cm3
メモリー
100通り
送り方式
ステップモータ
標準機能

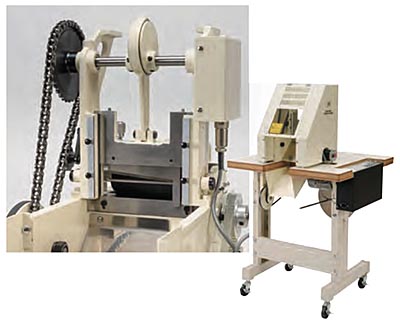

刃物を昇降させる構造は、クランク式とエアシリンダ式があります。クランク式は注油の必要がありますが50年近い安定した信頼性と切断トルクがあり、ほとんどがこちらのパターンです。 操作パネルがマイナーチェンジしこれ今で以上に操作しやすくなっています。
枚数、長さ、補正値を入力するだけです。		 刃物はしっかりメンテナンスすることで長寿命を発揮します。
定期的にオイルのしみたウエスで掃除して使います		 補助送り装置。
切断長さがシビアな場合は補助送り装置により、原反からのテンションを一定に保つことが肝要です。
・共通スペック
1.切断長さ　　1〜99999ミリ（データは20通り記憶可能、ワンタッチ呼び出し）
2.切断数　　　1〜9999枚（進捗状況は数値表示されます）
3.送り機構　　ステッピングモーターを搭載加速/減速時間は0.2秒、定速時間は毎秒最大500mm。
4.精度　　　　送り精度は設定長さの100分の5以下
